Инструкция по установке ленточных завес.

В данном разделе мы хотим познакомить Вас с основными принципами монтирования ленточной ПВХ завесы.



1. Установка планки «Гребенка».


Данный карниз изготовлен либо из оцинкованной, либо из нержавеющей стали. Этот механизм  применяется в тех случаях когда, необходимо часто снимать ПВХ полосы для их профилактической чистки и мойки, а также на случай их быстрой замены.



Во-первых: Гребенка устанавливается исключительно на ровную поверхность и исключительно горизонтально (строго по уровню) и только в верхней части дверного проема .

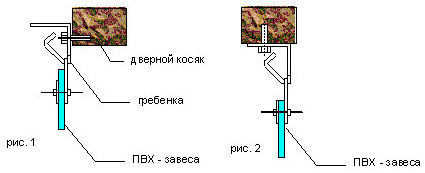

Во вторых: Если взять за основу условия эксплуатации и удобство установки пластиковых полосвых завес, то их можно крепить двумя основными способами. На рисунке №1, показано крепление к стене, с боку. На рисунке №2 показано крепление к внутренней, верхней части дверного косяка (к потолку дверного проема).





В третьих: При монтаже Гребенки, расстояние между саморезами, которыми она прикручивается к поверхности зависит именно от прочности самой этой поверхности. При установке Гребенки в положение "нахлест на стену" (рис.1), нижний край задней стенки, по отношению к верхнему краю проема, должен находиться на уровне, который не препятствует отклонению зажимных пластин с петлями не менее чем на 65° в одну и другую стороны. Если предполагается установка нескольких Гребенок друг к другу в один ряд, то необходимо состыковать их с помощью зажимных пластин. А именно в момент когда вы уже установыили первую Гребенку и собираетесь устанавливать следующую, то нужно новесить зажимную пластину на обе соседнии секции, и только после этого можно прикреплять вторую Гребенку.



2. Сборка (Проклепка) ПВХ полос.



Из чего состоит собранная полоса:

- пвх полоса

- две пластины (колмплект пластин): широкая пластина с проушинами и узкая пластина

- вытяжные заклепки, которыми с помощью заклепочника стягиваются так называемый бутерброд, т.е. пластина + полоса + пластина.



Важно отметить следующий момент: Широкая пластина должна находиться на внутренней стороне пластиковой завесы, а узкая на внешней. Также проклепку надо производить со стороны широкой пластины (некоторые пишут, что наоборот, но это не правильно!!! - Мы готовы поспорить на 1.000.000USD).

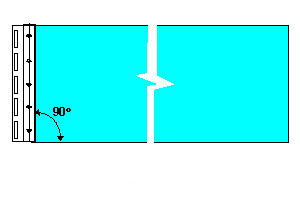

Также в момент проклепки ПВХ полосу необходимо расположить строго перпендикулярно боковой поверхности полосы:

Например: при высоте проема 2500мм, отклонение от перпендикулярности при установке пластины в 1°, дает горизонтальное смещение полосы к низу  » 45 мм.



3. Установка пластиковых полос на Гребенку.



Если сделать поперечное сечение ленточной ПВХ завесы, то это сечение представляет собой дугу. Нахлест и расположение ПВХ полос относительно гребенки должен быть произведен способом, который представлен ниже:



Сначала нужно, исходя из величину нахлеста, повесить нечетный ряд полос по всей ширине проема. Т.е. Вы вешаете первую, затем третью, потом пятую и т.д.





Затем необходимо повесить второй ряд полос, который будет перекрывать расстояние между лентами первого ряда, и за счёт выпуклости поперечного сечения это ряд будет создавать очень плотное прилегание полос по всей высоте проёма, и таким образом, соседние полосы образовывают так называемый "замочек".





Полосы не должна касаться пола, чтобы двужущаяся через проем техника не наехала на полосу и не оторвала ее. Расстояние между полом и нижним краем ПВХ полосы должно быть равно 2-3 мм.



Необходимо точно следовать инструкции и соблюдать все рекомендации, ведь от этого зависит правильность установки и самое главное это эффективность эксплуатации Пластиковой ПВХ завесы.
