Микрофоны для видеонаблюдения

Микрофон для видеонаблюдения - это электроакустическое устройство, преобразовывающее звуковые колебания прослушиваемого пространства в колебания электрического тока.  Микрофоны используются во многих бытовых устройствах. В случае же систем видеонаблюдения, микрофон для видеонаблюдения является незаменимым помощником оператора системы видеонаблюдения, ведь не всегда достаточно видеоинформации с камер для идентификации происходящего. Благодаря встроенному в  микрофон усилителю вы услышите голос человека находящегося вне кадра системы видеонаблюдения, а это даст большую вероятность узнать его , услышите о чем разговаривают ваши сотрудники в ваше отсутствие, как и о чем общается няня с вашим ребенком. Все эти задачи и множество других решит миниатюрный микрофон для видеонаблюдения, достаточно лишь подключить его к устройству записи звука. Очень удобно применение микрофона для видеонаблюдения в совместном использовании с видеорегистратором, платой видеозахвата, IP видеосервером или IP видеокамерой.



Схема подключения микрофона к видеорегистратору

Название статьи схема подключения микрофона к видеорегистратору говорит само за себя, в ней дается ответ на актуальный вопрос: как подключить микрофон к видерегистратору. Сейчас на рынке практически все модели регистраторов имеют разъемы для подключения микрофонов, порой даже на каждую камеру полагается свой микрофон, оно и понятно, ведь смотреть картинку с камеры это хорошо, но слышать происходящее в кадре, еще лучше.

Если рассматривать вопрос как подключить микрофон в "лоб", вроде все понятно, подключение микрофона к видеорегистратору осуществляется разъемом штекером RCA "Тюльпан". Но как только дело доходит до схемы, тут встает вопрос, куда что припаять, прикрутить, закрепить? Ведь все продаваемые микрофоны для видеонаблюдения не имеют предварительно припаянного разъема RCA.

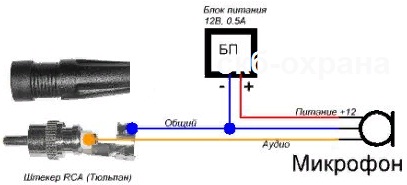

Ниже представлена схема подключения микрофона к разъему RCA "Тюльпан".

На рисунке представлена схема подключения трехпроводного микрофона.

Первый провод +12v подключается к плюсу стабилизированного источника питания, в качестве которого может служить аккумулятор, обычный блок питания или блок бесперебойного питания. На практике, микрофон подключается к источнику питания, к которому подключается камера.

Второй провод "общий" или минус, подключается к внешней части RCA разъема и к минусовой клемме источника питания.

Третий провод "АУДИО" подключается к центральному контакту RCA разъема.

Каким кабелем подключать микрофон

Итак, мы разобрали принципиальную схему подключения микрофона, но есть и второй вопрос, каким, кабелем подключать микрофон и на какое расстояние от видеорегистратора можно устанавливать микрофоны для видеонаблюдения.

Мы советуем использовать комбинированный коаксиальный кабель:

На небольшие расстояния до 300 метров можно использовать ШВЭВ 3х0,12 это тонкий комбинированный кабель, который легко прокладывать благодаря его гибкости и небольшому диаметру.

На расстояние от 300 до 1000 метров в помещении нужно использовать кабель сечением не мене 0.5, к примеру, КВК 2В 2х0,5 ПВХ. Для прокладки на улице советуем использовать уличный комбинированный кабель типа КВК-2П 2x0,75 .

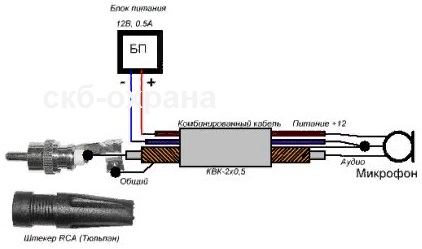

Выше представлена наглядная схема подключения микрофона комбинированным кабелем.

Первый провод +12v от микрофона подключается красным проводом к плюсовой схеме источника питания.

Второй провод "общий" или минус от микрофона, одновременно подключается к минусовому синему проводу и далее к источнику питания, а также параллельно к оплетке комбинированного кабеля и к внешней части RCA разъема.

Третий провод "аудио" подключается к центральной жиле, а далее к центральному контакту тюльпана.

Предугадывая вопрос читателя: А можно ли использовать витую пару или иной подобный по сечению провод?

Отвечаем: Использовать витую пару можно но на небольших расстояниях до 30 метров. Этого расстояния вполне хватает для установки микрофона в небольшом офисе, квартире, загородном доме. Основная проблема при прокладке витой парой, это помехи создаваемые силовыми проводами и работающим оборудованием. На некоторых объектах даже на небольших расстояниях витая пара может "ловить помехи" и качество звука будет низким.

Подключение микрофона к колонкам

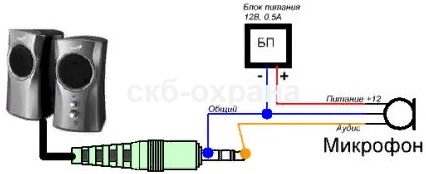

В качестве бонуса в этой статье покажем наглядную схему подключения микрофона к компьютерным колонкам через стандартный разъем mini-jack 3.5 мм, он используется на наушниках, колонках и т.д. Напряжение выхода с микрофона достаточно для прямого подключения к колонкам, к разъему line-In компьютера, к телевизору или другим усилителям звука.

Схема подключения к колонкам

В этой статье мы постарались наглядно показать наглядные схемы подключения микрофона к видеорегистратору через разные типы кабеля. При выборе микрофона, а в продаже у нас большой выбор микрофонов для видеорегистратора. Обращайте внимание на то что микрофоны с АРУ (автоматической регулировкой усиления) не требуется регулировать, микрофонам же без АРУ требуется не сложная регулировка.

Микрофоны с автоматической регулировкой усиления Шорох-1, Шорох-7, Шорох-8, МКУ-4П, МВК-М03

Микрофоны с ручной регулировкой усиления МВК-М02, МВК-М022, МКУ-1, МКУ-2П.
